屋顶光伏系统安装的过程中需要哪些配件？各自有什么作用？

发布时间：2024-10-12 09:39:42

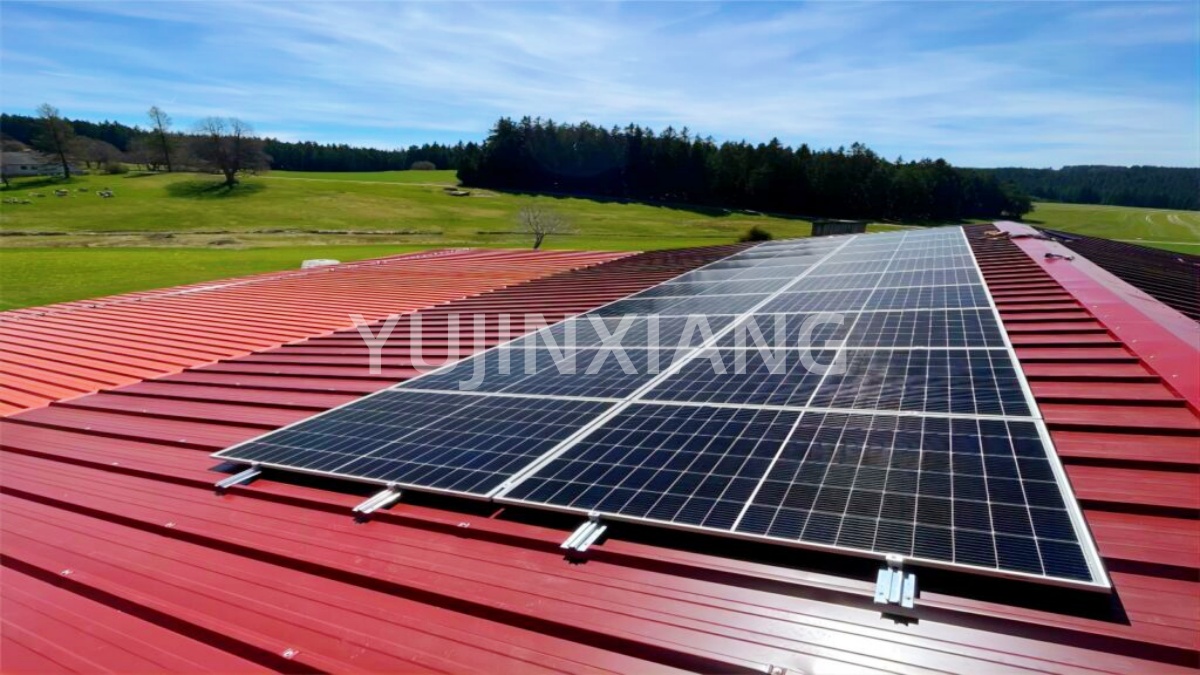

屋顶光伏系统是利用建筑物的屋顶空间安装太阳能电池板，将太阳能转化为电能的一种清洁能源系统。

一个典型的屋顶光伏系统通常包括以下几个主要配件：

1. 太阳能电池板（光伏板）：
- 作用：太阳能电池板是光伏系统的核心部件，负责捕捉太阳光并将其转换为直流电。
- 类型：根据材料不同，可分为单晶硅、多晶硅和薄膜太阳能电池板等。
2. 支架系统：
- 作用：支架系统用于固定和支撑太阳能电池板，确保它们能够稳定地安装在屋顶上，并保持最佳倾斜角度以获得更大的光照效率。
- 材质：通常由铝合金、不锈钢或镀锌钢制成，具有良好的耐腐蚀性和承重能力。
3. 逆变器：
- 作用：逆变器将太阳能电池板产生的直流电（DC）转换为可供家庭或商业用电设备使用的交流电（AC）。
- 类型：分为集中式逆变器、串联逆变器和微逆变器等，各有优缺点。
4. 电缆和连接器：
- 作用：电缆用于连接太阳能电池板、逆变器和其他电气设备，而连接器则确保这些连接安全可靠。
- 要求：应选择耐候性强、绝缘性能好的电缆和连接器，以防止漏电和短路。
5. 接地系统：
- 作用：接地系统用于保护光伏系统免受雷击和其他电气故障的影响，同时确保系统的安全运行。
- 组成：包括接地棒、接地线和接地夹等。
6. 配电箱（交流配电箱）：
- 作用：配电箱用于接收逆变器输出的交流电，并通过断路器和保险丝等电气元件进行分配和保护。
- 功能：还可以实现对光伏系统的远程监控和管理。
7. 监控系统（可选）：
- 作用：监控系统用于实时监测光伏系统的运行状态，包括发电量、电压、电流等参数，以及环境数据如温度、光照强度等。
- 类型：有独立的监控系统，也有集成在逆变器中的监控系统。
8. 防雷和过电压保护装置：
- 作用：防止雷电和电网故障导致的过电压对光伏系统造成损害。
- 包括：避雷针、避雷器、浪涌保护器等。
9. 通风散热系统（对于大型光伏系统可能需要）：
- 作用：对于大型光伏系统，尤其是那些安装在密闭或半密闭空间内的系统，需要良好的通风散热系统来防止设备过热。
- 方法：可以通过自然通风或强制通风来实现。
10. 清洁和维护工具：
- 作用：定期清洁太阳能电池板表面的灰尘、污垢和落叶等，以保持其光电转换效率。
- 工具：包括软布、刷子、水管等。
